GEO-Windkraftanlage TOPseven
Präzise. Effizient. Normorientiert. – Blitzschutzmessung und Turm- & Rotorblattinspektion mit TOPseven

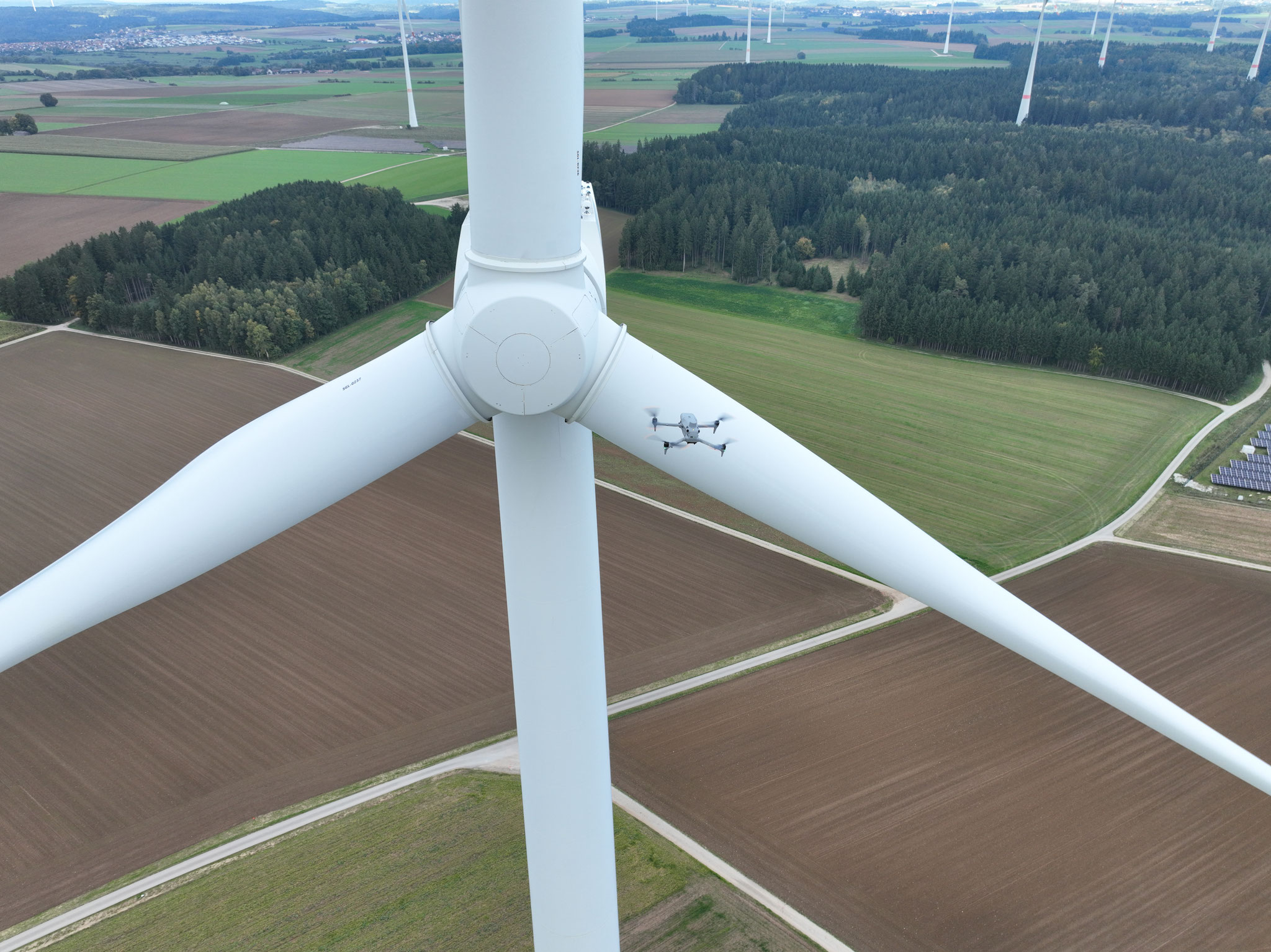

Die drohnengestützte Blitzschutzmessung ermöglicht die gezielte Überprüfung der elektrischen Durchgängigkeit von Blitzschutzsystemen an
Rotorblättern von Windenergieanlagen. Ergänzend werden die blitzschutzrelevanten Bereiche mittels hochauflösender Kameratechnik visuell inspiziert und dokumentiert.

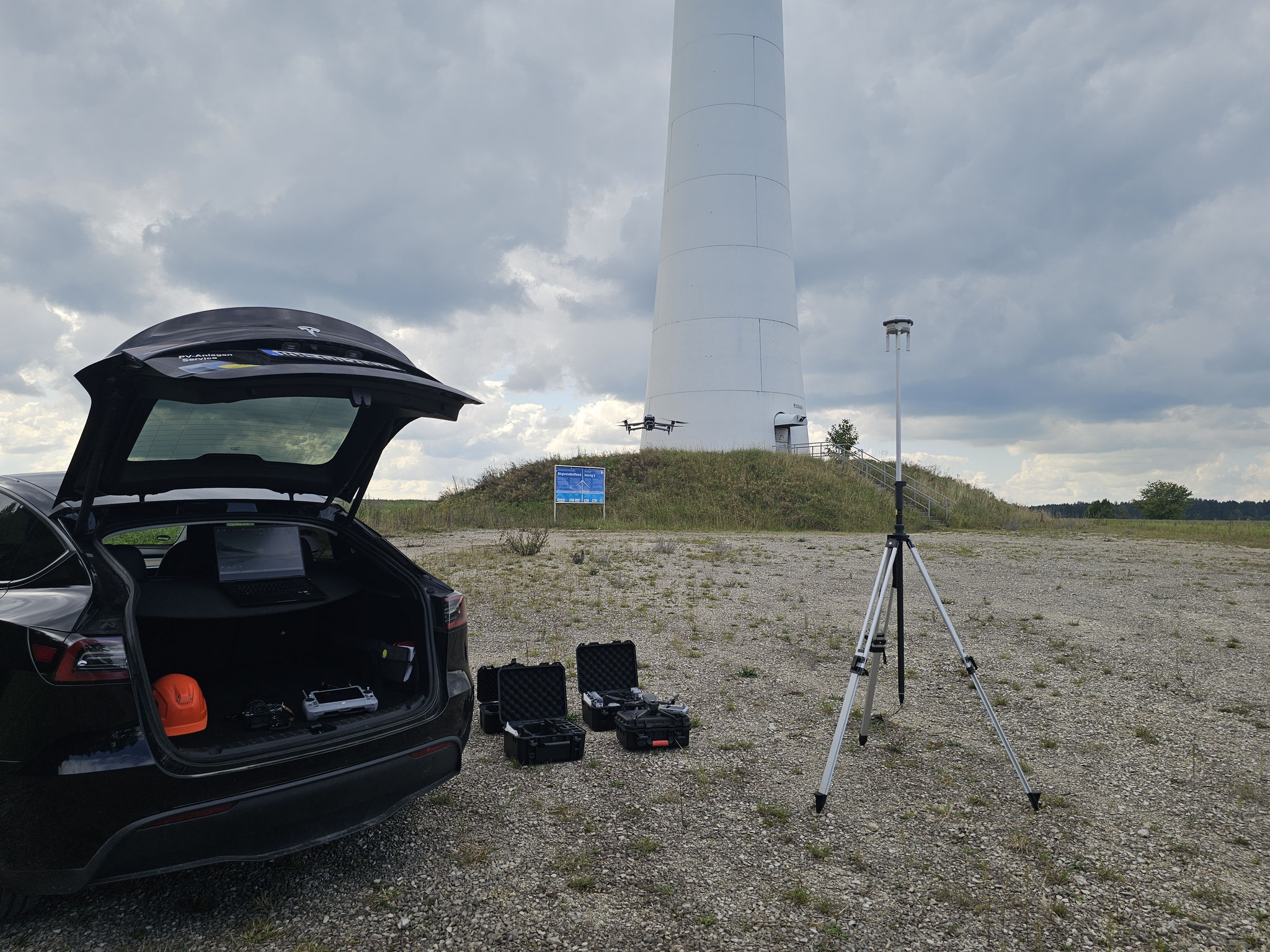

Die Befliegung erfolgt innerhalb kurzer Zeit und erfordert in der Regel lediglich einen Rotorstopp. Dadurch eignet sich das Verfahren ideal für
unterjährige Zustandsbewertungen, Blitzschutzprüfungen sowie als Vorbereitung für weiterführende Instandhaltungsmaßnahmen.
Blitzschutzmessung an Rotorblättern – der zentrale Bestandteil der TOPseven-Inspektion
Blitzeinschläge gehören zur normalen Belastung von Windenergieanlagen.
Entscheidend ist, dass der Blitzstrom kontrolliert über Rezeptoren und Ableiter abgeführt wird.
Mit TOPseven wird genau diese Funktion überprüft: Die Messung zeigt, ob das Blitzschutzsystem elektrisch wirksam ist oder ob Unterbrechungen,
Übergangswiderstände oder beschädigte Komponenten vorliegen.

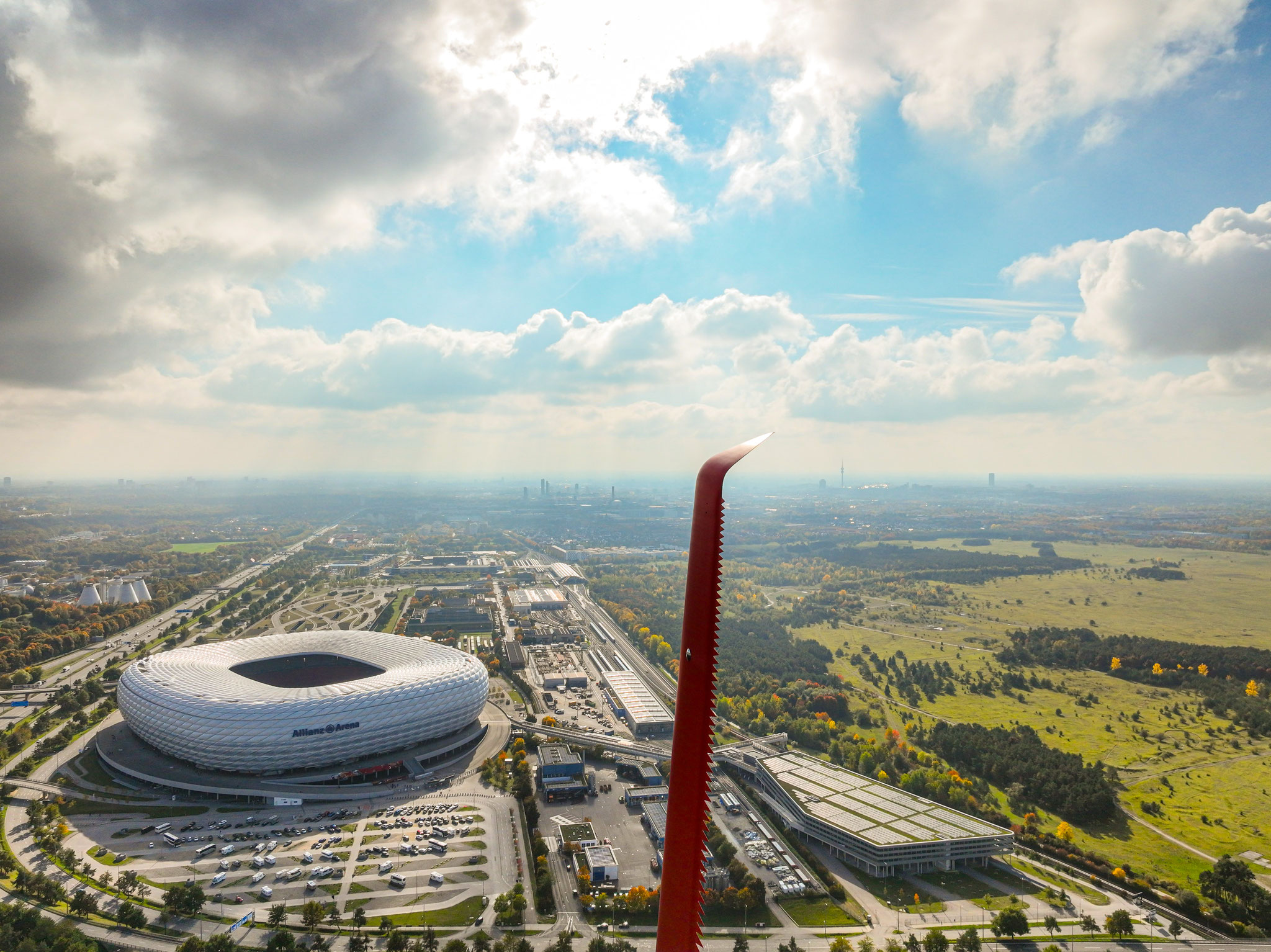

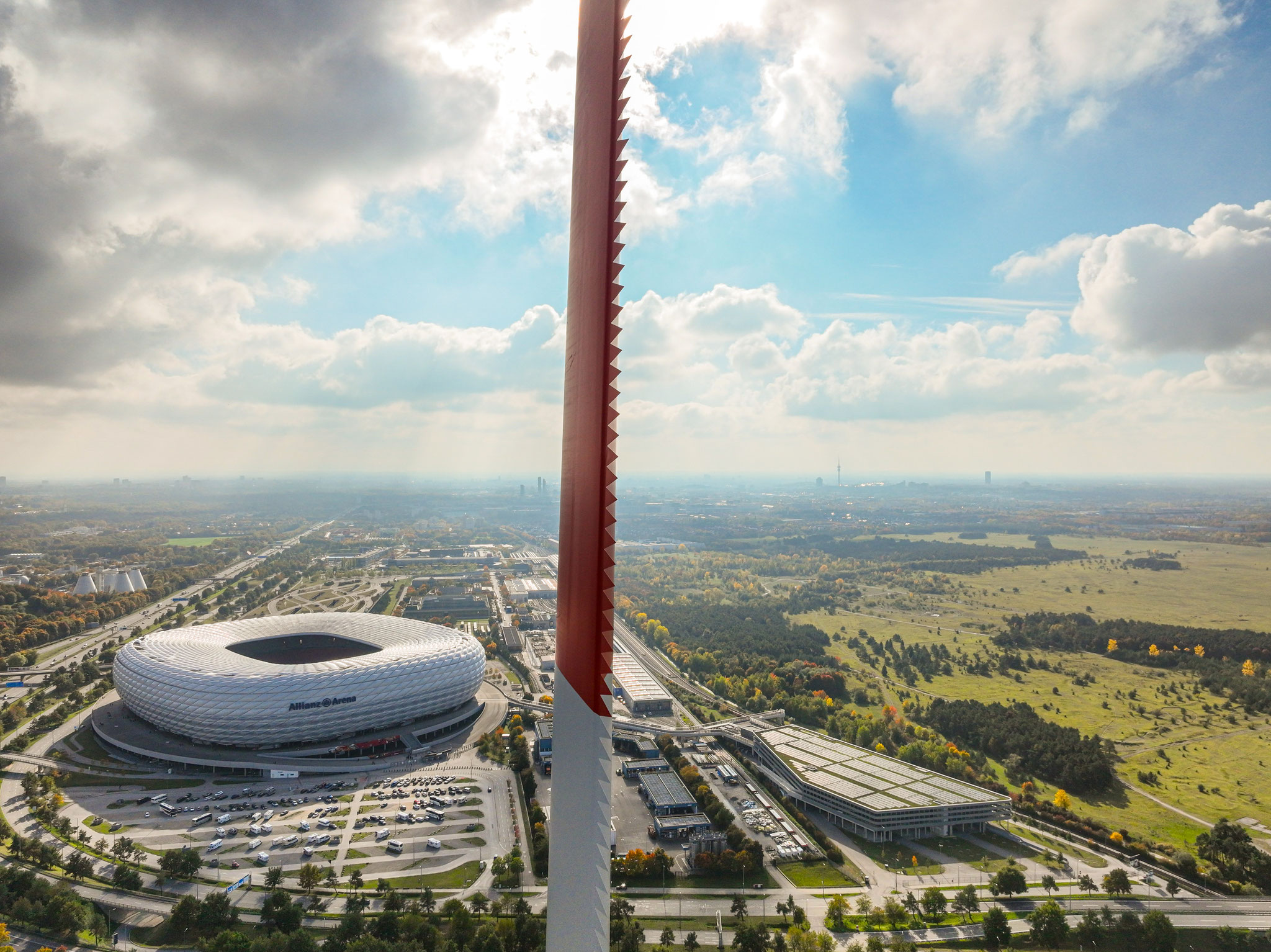

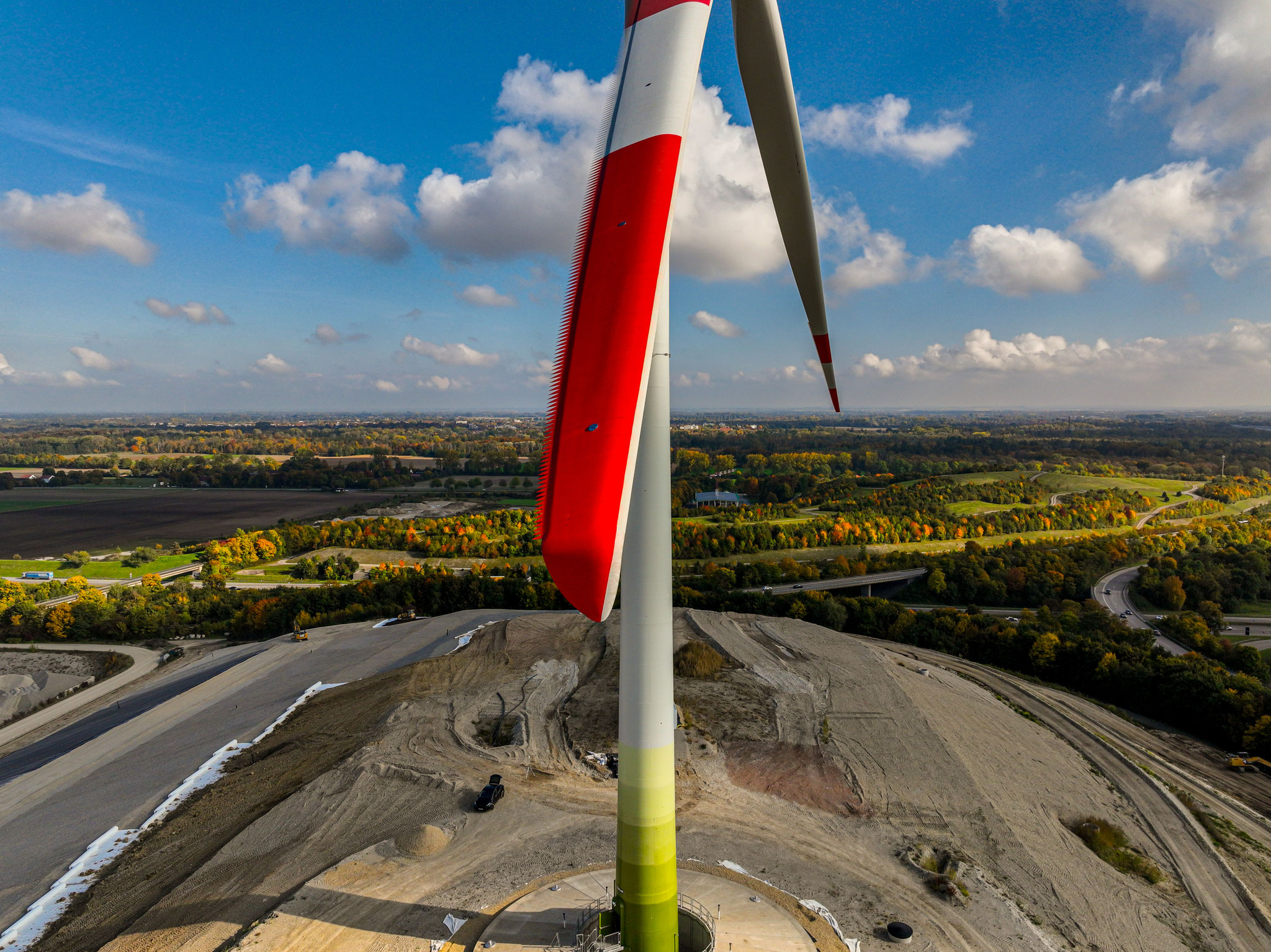

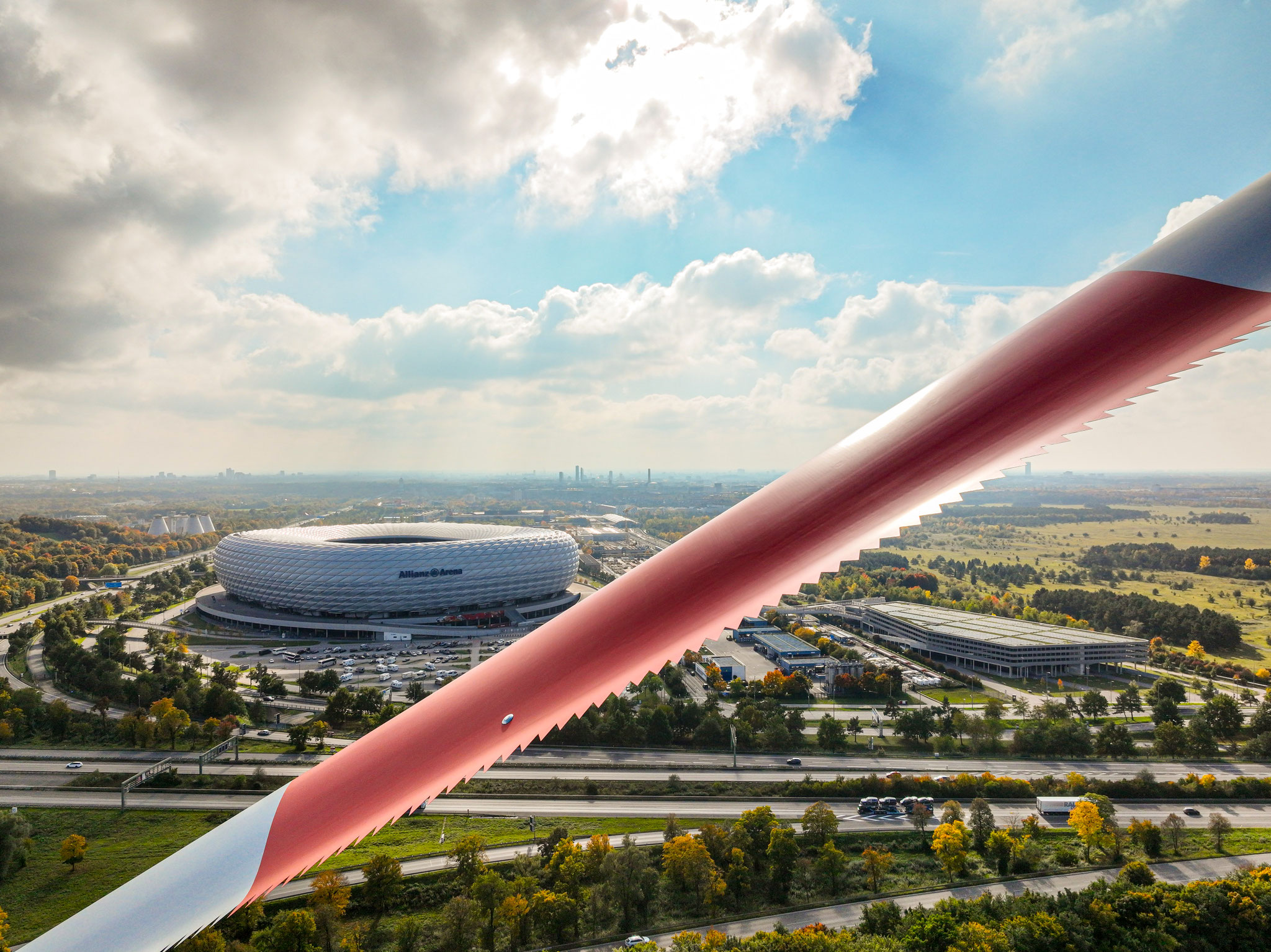

Visuelle Inspektion der Rotorblätter

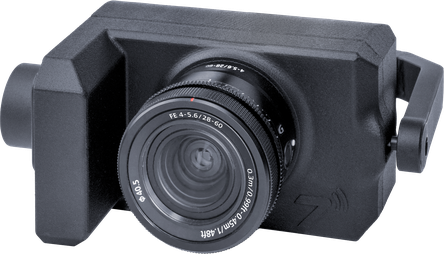

Parallel zur Blitzschutzmessung werden die Rotorblätter mit einer hochauflösenden Vollformatkamera visuell inspiziert.
Dabei werden insbesondere Blitzrezeptoren, Ableiterbereiche, Kanten sowie potenzielle Einschlag- und Schadstellen detailliert dokumentiert. Die
visuelle Inspektion ergänzt die Messung und erleichtert die technische Bewertung.

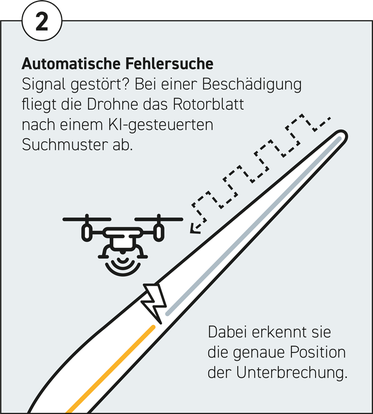

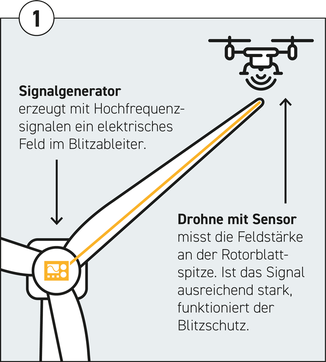

Und so funktioniert die Blitzschutzmessung

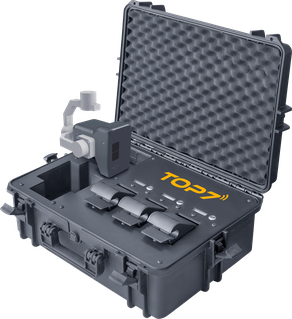

Signalgeneratoren
Abhängig von der Länge des Rotorblattes, wird die Impedanz bei der Einspeisung des elektrischen Feldes in den Blitzableiter des Rotorblattes automatisch angepasst. Die Signalgeneratoren besitzen eine integrierte Energieversorgung und werden jeweils einzeln an die Rotorblätter angeschlossen. Die drei Signalgeneratoren werden beim Start separat per Funk von der Drohne aus gesteuert.
Feldsensor
Der von TOPseven speziell hierzu entwickelte Feldsensor für elektrische Nahfeldmessung ist das Äquivalent zu den Signalgeneratoren und misst die Stärke des elektrischen Nahfeldes mit einer Messrate von 70 Hz. Durch die mathematische Auswertung der empfangenen Signale entstehen dabei präzise Ergebnisse über die Funktionsfähigkeit des Blitzschutzsystems der Windenergieanlage in den entsprechenden Rotorblättern.

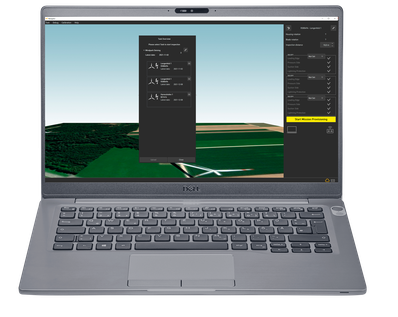

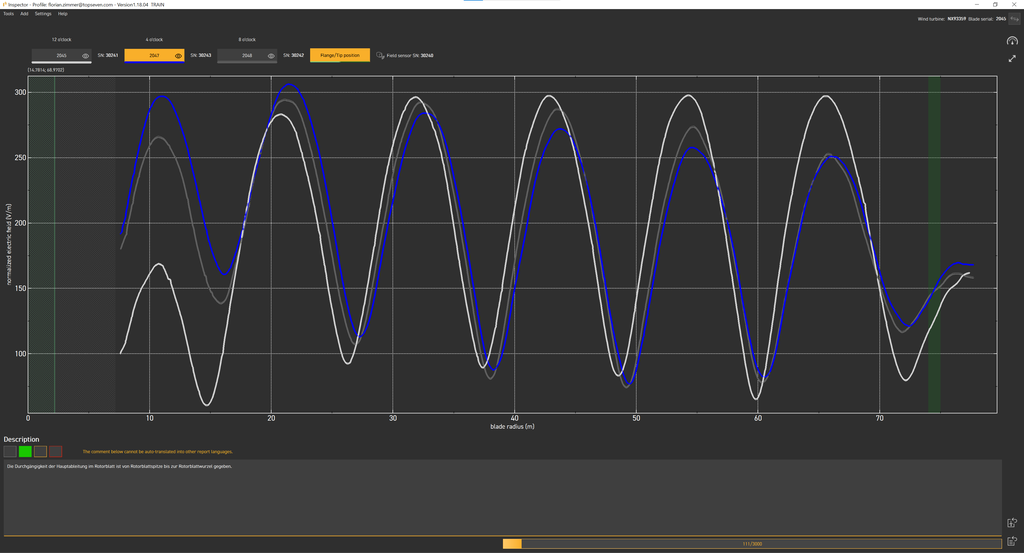

Visualisierung der Mess- und Inspektionsdaten in der TOPseven-Plattform
Die Plattform ermöglicht die strukturierte Erfassung, Auswertung und Dokumentation der drohnengestützten Blitzschutzmessung und der visuellen Rotorblattinspektion.
Messwerte, Kamerabilder und Positionen der blitzschutzrelevanten Komponenten werden präzise zugeordnet und nachvollziehbar aufbereitet. Die übersichtliche Darstellung unterstützt technische Bewertungen, ermöglicht unterjährige Zustandsprüfungen und bildet eine belastbare Grundlage für Wartungs- und Instandhaltungsmaßnahmen.

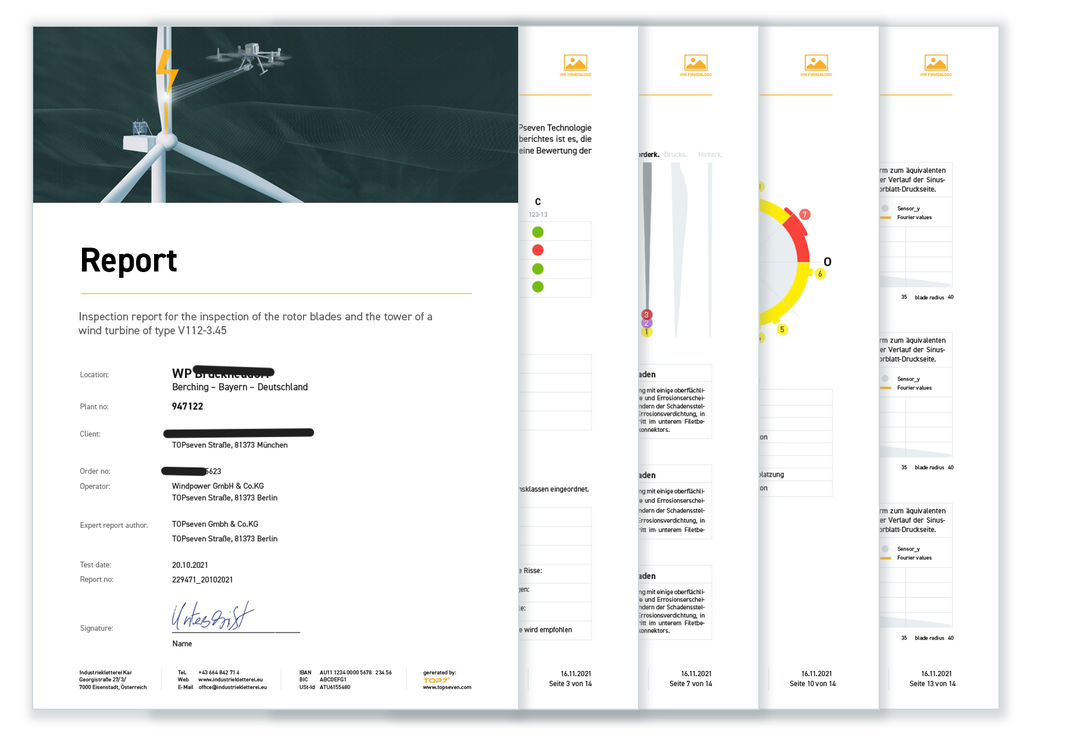

Musterbericht
Ihre Vorteile mit TOPseven
• Schnelle und sichere drohnengestützte Inspektion ohne Zeilzugang
• Minimaler Anlagenstillstand – in der Regel nur ein kurzer Rotorstopp erforderlich
• Messung der elektrischen Durchgängigkeit des Blitzschutzsystems mittels Drohne – als anerkanntes alternatives
Prüfverfahren
• Hochauflösende visuelle Dokumentation der Rotorblätter
• Strukturierte, positionsgenaue Auswertung über die TOPseven-Plattform
• Belastbare Entscheidungsgrundlage für Wartung, Instandsetzung und technische Bewertungen
• Ideal für unterjährige Zwischeninspektionen oder Vorabprüfungen vor Seilzugang
•2-Jahres-Intervall Blitzschutzmessung von den Rezeptoren der Rotorblätter bis zu den Blattflanschen
• Als Teil der WKP nutzbar
Kann die Blitzschutzmessung und Turm- & Rotorblattinspektion als WKP genutzt werden?
Ja, unter bestimmten Voraussetzungen können Blitzschutzmessung sowie Turm- und Rotorblattinspektion in eine Wiederkehrende Prüfung (WKP) einbezogen werden.
Blitzschutzmessung (kontaktlos per Drohne):
Die kontaktlose Messung ist ein normgerechtes alternatives Prüfverfahren nach IEC 61400-24. Der Prüfumfang kann Abschnitt 1 der Norm (von den Rezeptoren der Rotorblätter bis zu den Blattflanschen) vollständig abdecken. Das Verfahren ist TÜV-validiert und kann für den 2-Jahres-Intervall genutzt werden.
Nicht ersetzt werden die Prüfbereiche ab Blattflansch bis zur Erdung am Turmfuß (Abschnitt 2–4). Diese müssen weiterhin konventionell geprüft werden.
Rotorblatt-Außeninspektion:
Die visuelle Drohneninspektion kann als Teil einer WKP anerkannt werden, wenn ein Sachverständiger für Rotorblätter vorab eine Risikobetrachtung durchführt, die Eignung des Verfahrens bestätigt und die Bewertung der Inspektionsergebnisse übernimmt.
Die darauffolgende WKP muss jedoch wieder als handnahe Prüfung erfolgen.
